Principaux constituants d'une
microcentrale hydraulique

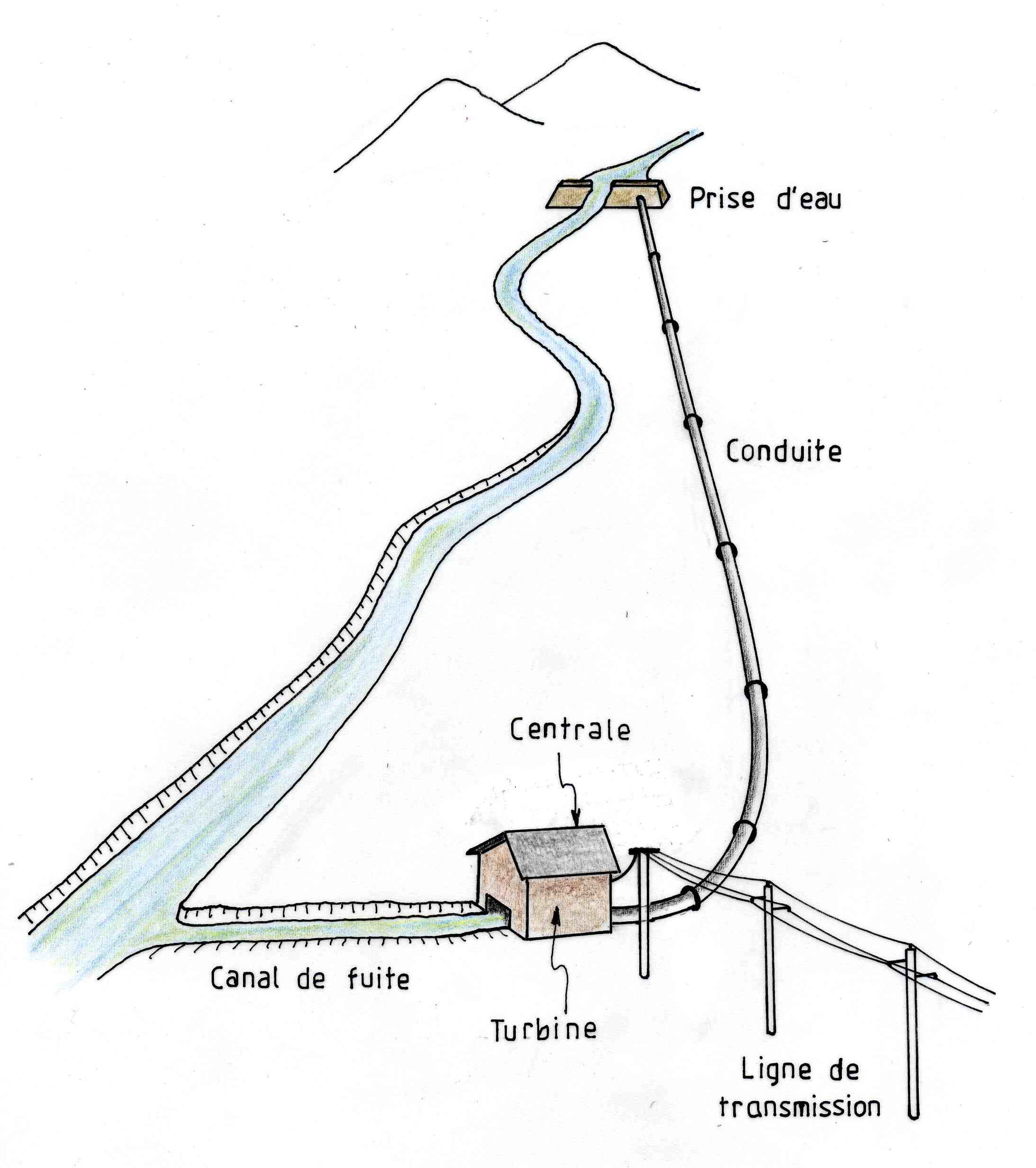

Une
microcentrale hydraulique est constituée par une chaîne
d'éléments comme représentés sur le
schéma. L'eau introduite en tête produit, à l'autre
bout, de l'énergie sous
forme de force motrice ou d'électricité. C'est un
système qui récupère de l'énergie. Ce
système, décrit plus en détail ci-après,
comprend une prise d'eau, une conduite, une centrale qui contient la
turbine et son appareillage, un canal de fuite et une ligne de
transmission électrique.
La prise d'eau
La
prise d'eau est constituée par un petit
barrage de dérivation. Elle est l'élément de tête où une
partie de l'eau de la rivière est captée et dérivée dans la conduite
d'alimentation de la turbine. La prise d'eau a un double rôle :
d'abord elle forme une masse d'eau suffisamment profonde pour alimenter la
conduite sans risque d'entraînement d'air qui serait
préjudiciable au fonctionnement de la turbine. Ensuite, munie d'une
grille, elle permet d'arrêter les corps étrangers
(feuilles, branches, etc.).
La conduite
La conduite,
appelée conduite forcée, est l'élément qui
crée la chute et amène l'eau à la turbine (voir mesure de la chute brute).
Dans cette conduite, l'eau subit des frottements, d'autant plus
importants que la conduite est plus longue et son diamètre plus
petit. Il en résulte une perte d'énergie, et la chute
nette, c'est-à-dire la chute réellement disponible
à l'entrée de la turbine, est plus faible que la chute
brute (voir chute nette).
La centrale
La centrale est le
bâtiment qui contient la turbine, le générateur
d'électricité, et l'appareillage de commande et de
contrôle.
Les turbines C.I.M.H. sont des pompes inversées,
c'est-à-dire du type Francis sans réglage de
débit. Elles conviennent pour des débits jusqu'à
500 litres/sec et des chutes nettes jusqu'à 100 m (voir caractéristiques des modèles). L'énergie mécanique fournie par la turbine peut-être :
- transformée en
éléctricité par un alternateur (ou un moteur
asynchrone fonctionnant en génératrice), ou
- utilisée directement comme énergie motrice soit pour faire du chauffage central à eau à l'aide d'un coupleur hydrocinétique, soit pour faire tourner les machines d'un atelier mécanique, ou encore entraîner une pompe.
Avec un alternateur,
la puissance électrique fournie va, selon les modèles, de
1 kW à 80 kW (1,2 KVA à 100 kVA pour un cos phi = 0,8).
Les modèles inférieurs à 1 kW sont
équipés d'une génératrice à courant
continu sans balais. Ils peuvent servir à charger des batteries
d'accumulateurs alimentant des installations d'automatisation par
exemple.
Dans le cas d'une utilisation directe de l'énergie motrice, la
puissance fournie va, selon les modèles, de 1,2 kW à 100
kW.
Pour maintenir constante la tension et la fréquence du courant
électrique fourni par les turbines équipées d'un
alternateur, C.I.M.H. fournit un régulateur électronique de charge. Pour les turbines équipées d'une
génératrice à courant continu, C.I.M.H. fournit
également un régulateur électronique de charge adapté.
Les turbines, de construction robuste, ont un corps en fonte et une
roue en bronze montée en porte à faux sur des paliers
hors d'eau à roulements à billes. Les groupes avec
alternateurs ou génératrices sont montés sur un
chassis en profilés d'acier soudés.
Le délai de
livraison est réduit car les turbines sont construites avec des
pièces de série (voir plan d'encombrement d'un modèle FH 47 fournissant 10 kW).
Dans tous les cas, la turbine doit être équipée d'une vanne d'isolement à l'entrée et d'un aspirateur à la sortie, que C.I.M.H. peut fournir.
Le canal de fuite
Le canal de fuite est
l'élément qui restitue le débit turbiné
dans la rivière. Il doit être dimensionné pour
correspondre au débit turbiné.
